Автоматическое рабочее место оператора АСУ (АРМ)

    АРМ, разрабатываемые и устанавливаемые специалистами нашей компании - это комплекс технических и программных средств, предназначенный для автоматизации систем управления различными производственными процессами. Посредством такой АРМ собирается информация от приборов среднего уровня (ПЛК, ПР, измерителей-регуляторов и т.д.). Эта информация обрабатывается программой (или комплексом программ) управления по заданному алгоритму и в соответствии с этим алгоритмом на исполнительные устройства передаются сигналы управления. Визуализация технологического процесса возможна как в собственном веб-клиенте АРМ на мониторе ПК оператора АСУ так и в браузере. Архивация может происходить как на ПК оператора так и в удалённой базе данных (БД). На сегодняшний день разработка АРМ нами производиться только в российской среде разработки MasterScada 4D. По запросу клиента может быть разработан проект в SСADA ТRACE MODE.

    Примеры реализованных проектов:

    АСУ гидропоники теплицы (АСУ ГТ Р0099) разработана на основе управляющего программируемого реле ОВЕН ПР102. Управление насосами от частотных преобразователей российской компании "Инстарт". Верхний уровень и HMI (ЧМИ – человеко-машинный интерфейс) реализован в среде разработки MasterScada 4D от российской же компании "МПС-софт". Отличительная особенность данного проекта ЧМИ это отображение уровня жидкости в ёмкостях в дискретном режиме по кондуктометрическим датчикам уровня. Такое решение было принято для экономии средств Заказчика. Обычное решение – пропорциональное отображение по аналоговым датчикам уровня. Удалённое информирование о нештатных ситуациях посредством e-mail сообщений. Расходомер и все датчики так же российского происхождения. Проект включает в себя электрическую принципиальную схему (ЭПС), Схему расположения элементов в шкафу управления (СРЭ), спецификацию с указанием цен и ссылками на поставщиков, исходный файл управляющей программы для ПР200 и исходный файл АРМ верхнего уровня в MasterScada 4D. Заказчику нужно только собрать ШУ, подключить датчики и управляющие устройства и установить исполнительную среду MasterScada 4D  на свой ПК или ноутбук.

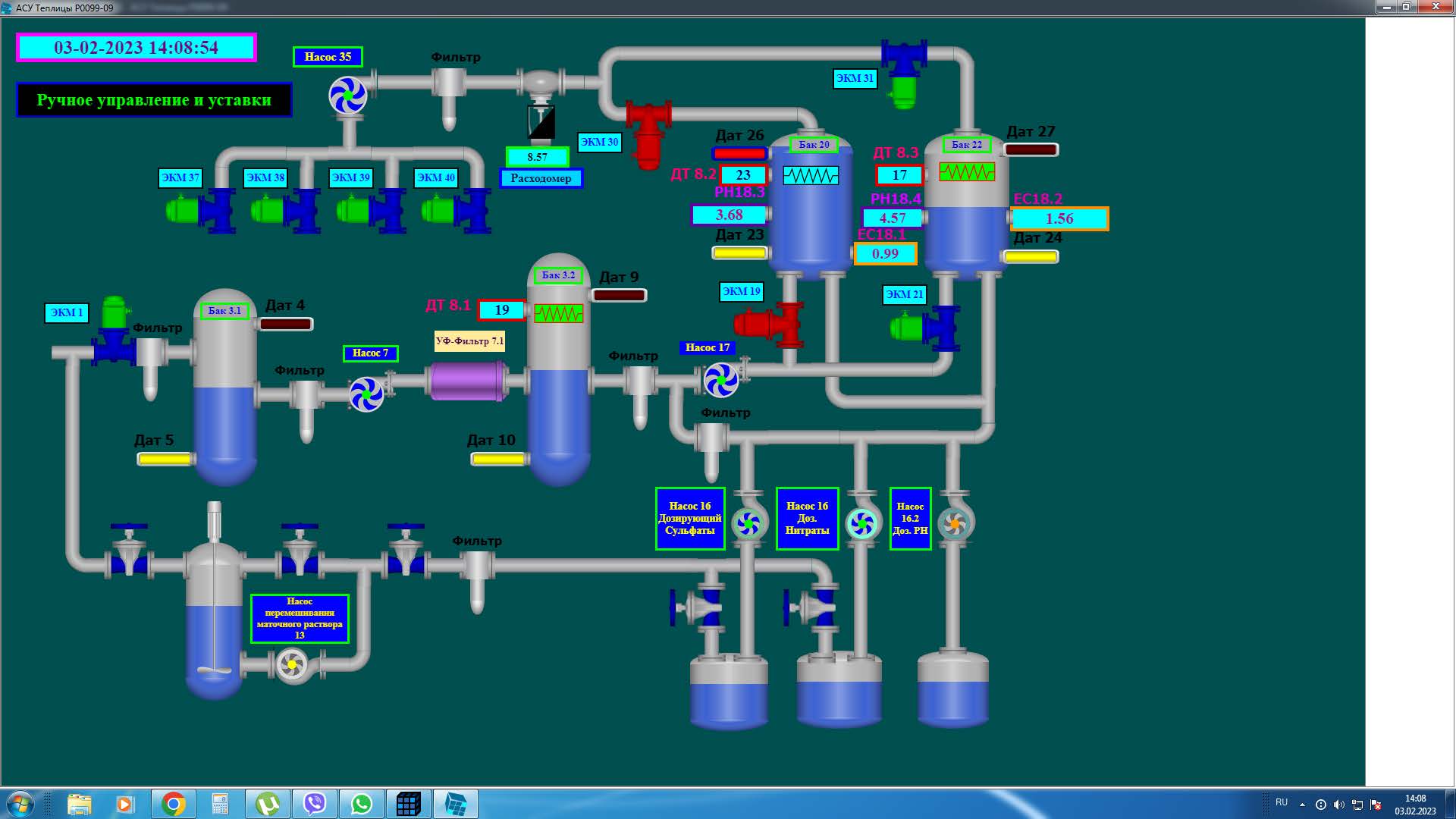

    Главное меню АСУ ГТ Р0099:Главное меню АСУ Гидропоники Теплицы

    АСУ Котельной (АСУ Котельной Р0099-9).

    АСУ Котельной Р0099-7 разработана на основе программируемого контроллера ОВЕН ПЛК110-MS4 (M02). Исполнительная среда этого ПЛК - MasterScada 4D. Эта же среда используется и на верхнем уровне проекта (АРМ) для отображения мнемосхемы, ручного управления, автоматической передачи SMS-сообщений с параметрами системы (давление и температура) и ответов на SMS-запросы. Для версии Р0099-9 верхний уровень не используется и для HMI(ЧМИ - человеко-машинный интерфейс) в проекте применяется сенсорная панель оператора. Включение всех исполнительных механизмов на сенсорной панели отображается зелёным индикатором на корпусе соответствующего устройства. Выключенное состояние - красным цветом этого же индикатора. Синим цветом выделены трубопровыды ХВС. Красным цветом - нагретая вода потребителю. Жёлтым - система тушения котлов. Для аварийного режима предусмотрено управление исполнительными механизмами системами вручную, непосредственным включением частотных преобразователей насосов и электромагнитных клапанов кнопками на боковой панели корпуса шкафа управления.

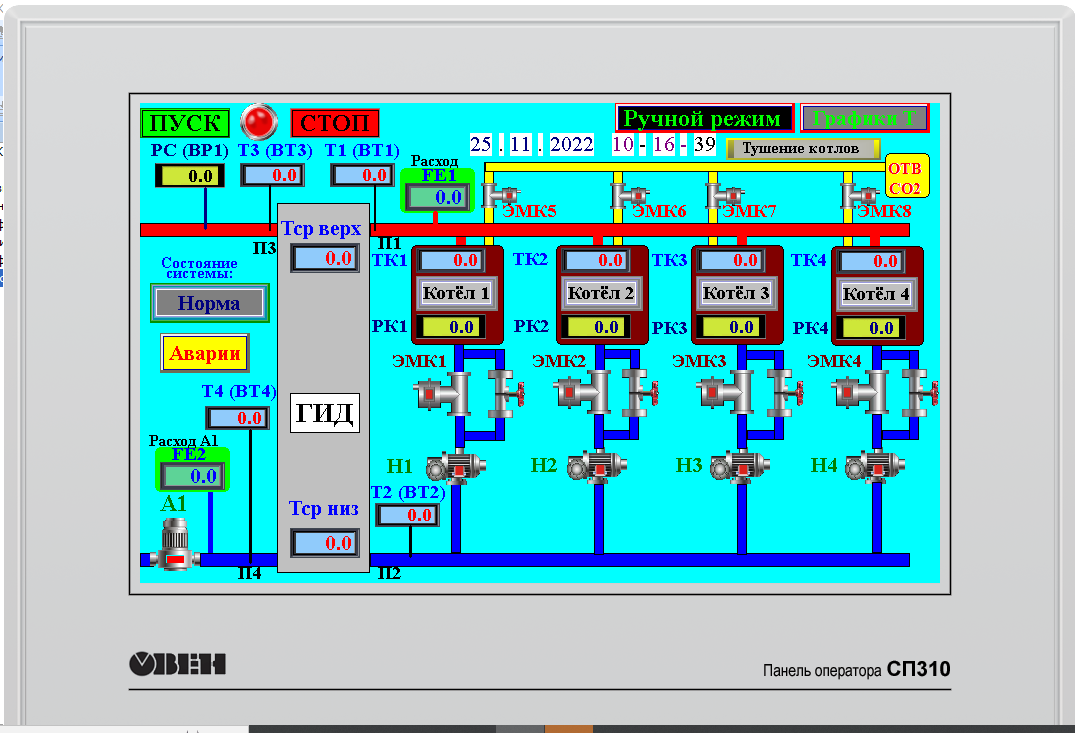

    Главное меню сенсорной панели АСУ Котельной Р0099-9:

    Главное меню АСУ Котельной Р0099-9
