Системы этикетировки.

Автоматические и полуавтоматические машины нанесения этикетки с опцией датировки, встраиваемые в технологические линии.  Конвейер-этикетировщик

Этикетировочный комплекс ЛЭК15-80Ц  предназначен: для автоматического бокового нанесения этикетки  от 15мм до 80мм высотой на различную тару цилиндрической формы с последующей круговой обкаткой.Комплекс оснащается принтером-дататором для нанесения информации о дате,серии и т.п. на этикетку.  ЛЭК15-80Ц может  применяться как для встраивания в технологические линии для дозирования и укупорки различной продукции в пищевой,химической и фармацевтической промышленности так и для самостоятельной эксплуатации в качестве отдельного устройства.

Характеристики: Производительность в зависимости от типоразмера используемой продукции (тары)  до 6000шт/час.Питающее напряжение 220+-10%VAC 50Гц. Максимальная потребляемая мощность не более 0,8кВт.  Вес с аппликатором Collomat4300 не более 156кг.

                              ЛЭК15-80Ц состоит из следующих компонентов:

     Конвейер цепной пластинчатый из нержавеющей стали длинной 2метра и шириной цепи 82мм.Возможна поставка конвейера с пластмассовой цепью.

      Делитель для  равномерной подачи тары и регулировки интервала между единицами продукции.                                                                                                          Аппликатор типа Collomat 4310 для нанесения этикетки из рулона на подложке с регулируемой скоростью (до 25 метров/сек.) и настраиваемой предпозицией.Аппликатор комплектуется датчиком наличия продукции а так же датчиком наличия и положения этикетки

     Принтер для нанесения на этикетку информации о дате выпуска,сроке годности,производителе и иных данных. Данные вносятся или непосредственно с ПК или при помощи USB накопителя. Принтер устанавливается на рейку аппликатора и информация наносится на этикетку перед поступлением на съёмный нож аппликатора.                                                                                                                Обкатчик этикетки линейного типа для круговой обкатки с возможностью подстройки скорости работы.

 Поворотный загрузочный стол с собственным приводом для подачи тары на конвейер.Скорость подачи тары регулируется частотным преобразователем:

1)При изменении скорости движения конвейера автоматически изменится скорость вращения поворотного стола и соответственно скорость выдачи тары на конвейер

2)Независимое от конвейера изменение скорости вращения поворотного стола (используется при первичной настройке и переналадке на другой типоразмер продукции).                                                                                                                               Излишки  продукции на выходе стола при большом количестве загруженной тары направляются на следующий круг фильерой распределителя и ориентируются направляющей ориентатора ближе к вешнему ограждению-направляющей вдоль которой вновь направляются через выходные направляющие на конвейер.                                                                                                                                     Поворотный накопительный стол с приводом от ведущего вала конвейера для  приёма и равномерного распределения тары с нанесённой и промаркированной этикеткой.

           Демонстрационные видеоматериалы:

 Видео работы аппликатора и обкатчика:  https://youtu.be/kTl9HGgJ69s                                      Видео работы поворотного загрузочного стола и делителя: https://youtu.be/GJcPWhfJHS4         Видео работы загрузочного стола с флаконами 20мл.                                                Скорость подачи 150шт/мин: https://youtu.be/f3f5Cxd0H-M

Видео работы аппликатора и обкатчика с демонстрацией ровной наклейки этикетки и тестовой метки принтера: https://youtu.be/l0qHT6x0MSE



             Дополнительная информация:

 Комплекс может быть изготовлен с различными изменениеми рабочих параметров и характеристик по ТЗ заказчика. Каждый из компонентов комплекса может поставлятся отдельно, как самостоятельная позиция.

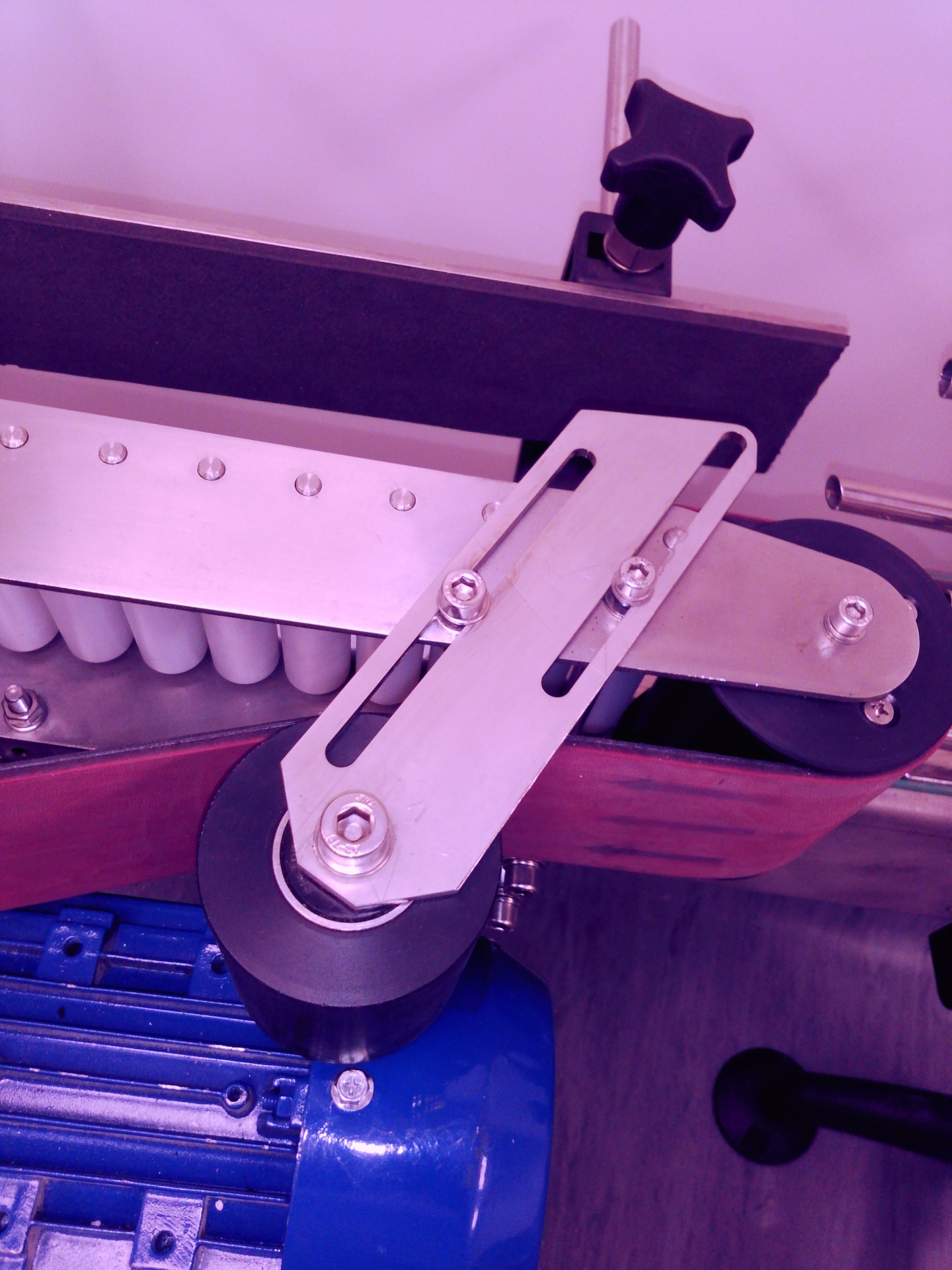

Обкатчик этикетки может коплектоватся как круглыми ремнями(на фото сверху) так и сплошной многослойной изноустойчивой лентой для качественной обкатки больших этикеток(см.фото ниже).                                                                                Обкатчик               Порядок ценообразования:

Стоимость комплекса ЛЭК15-80Ц зависит от комплектации и количества опциональных дополнений.Базовая комплектация с пластинчатой цепью из нержавеющей стали,линейным обкатчиком с многослойной лентой (h=80мм) и установкой компонентов на пластиковых опорах с вертикальными стойками из нержавеющей трубы диаметром 58мм по состоянию на 14.08.17г. составляет 1180000р при сроке поставки 60 рабочих дней считая от даты получения предварительной оплаты и образцов продукции.

  • Металлорежущие станки.

    Восстановление,ремонт и модернизация токарных и фрезерных станков.

  • Проволока…

    Предлагаем из наличия проволоку нагартованную марки БрКМЦ диаметром 0,12мм

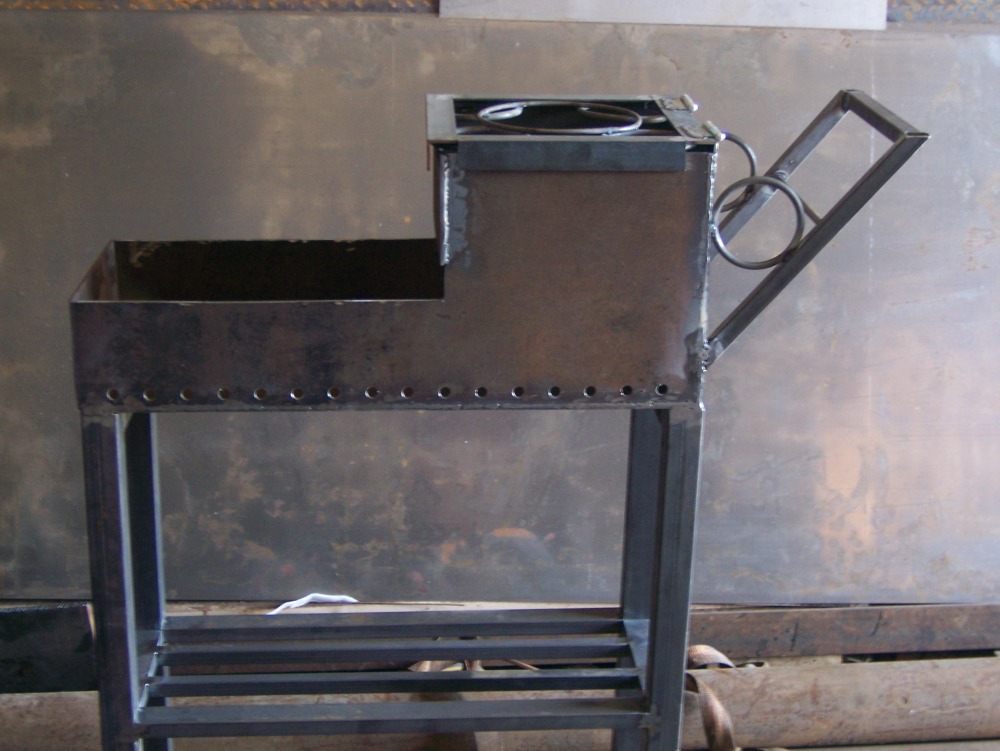

  • Мангалы,шампура…

    Наша компания производит коптильни одно и двух рядные из нержавеющей стали 12Х18Н10Т. Также из стали 12Х18Н10Т…

  • Новость 1

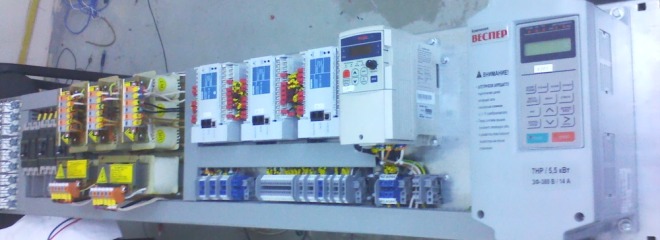

    Программирование ПЛК, Частотных преобразователей,шаговых и сервоприводов.

  • Лист…

    Оптимальное предложение для наружной и внутренней декоративной отделки.

Фотографии

Конвейеры для фармацевтической и медицинской промышленности.

Конвейер АО27.Этикетировщик и делитель.Конвейер  из нержавеющей стали 12Х18Н10Тс этикетировщиком,делителем и обкатчиком этикеток для дозатора йода АО27 (изготовлен для ООО"Гиппократ". Предусмотрена регулировка скорости движения ленты конвейера и независимо от скорости движения ленты плавное изменение скорости обкатчика этикеток и отдельно настройка оборотов делителя. Напряжение питания - 380VAC. Максимальная потребляемая мощность не более 2,5кВт.

Секция конвейера

Для модернизации уже существуещего оборудования наша компания изготавливает отдельные секции конвейера  с собственным частотно регулируемым приводом.Секция конвейера

Каталог товаров

Фальцевально склеивающая машина ФСМ-04А.                                              ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ.

Наименование параметра

Значение

Производительность (в зависимости от формата заготовок)

1500...23000 шт. в час

Скорость транспортерной ленты

0,2 – 2 м/сек.

Возможные размеры заготовок:
- высота плюс ширина
- длина
Наибольший размер борта коробки (при четырех точечной склейке)
100 – 750 мм
50 – 500 мм
70 мм

Высота штабеля заготовок

макс. 300 мм

Потребляемая мощность

4,5 кВт

Питающее напряжение
Частота тока
380 В
50 Гц

Плотность картонных заготовок

200…350 г/м2

Масса

~ 2000 кг

Габаритные размеры: ( без переходного модуля и модуля припрессовки)
- длина
- ширина
- высота
5500 мм
1300 мм
1200 мм

Фальцевально-склеевающая машина ФСМ-04А
