Вибробункер-ориентатор (вибропитатель) с электромагнитным приводом.
Часто встречающееся в технической литературе другое наименование вибробункера - вибропитатель верно отражает его основное функциональное назначение: своеобразное питание исполнительного устройства - поштучное распределение под воздействием волновых вибраций и последующее перемещение различной продукции, ориентированной в заданном положении, до следующего механизма технологического цикла (укупорщика, упаковщика, маркировщика и т.д.)
Вибробункер - ориентатор может быть интегрирован в автоматическую линию сборки или розлива/укупорки, либо использоваться отдельно, как автоматическое устройство для счета деталей.
Чаша вибробункера и лоток выгрузки в стандартном исполнении изготавливаются из коррозионно-стойких сталей и в соотвествии с требованиями пищевой и фармацевтической промышленности. Порядок ценообразования: Стоимость вибробункера-ориентатора зависит от целого ряда технических параметров. В первую очередь это максимальная производительность и объём максимальной разовой загрузки. Немаловажную роль при определении цены так же часто играют размер, вес и форма ориентируемой детали.
Базовая цена для вибробункера-ориентатора с объёмом максимальной разовой загрузки:
1) До 10кг(5литров) - 310000р без НДС (мы работаем по УСН).
2)До 18кг(15литров) - 330000р без НДС.
3)До 25кг (20-30литров) - 350000р. без НДС.
Для выбора параметров вибробункера и оценки стоимости и сроков изготовления целесообразно скачать и заполнить бланк технического задания. Для скачивания нажмите на ссылку ниже:
Заполнение бланка ТЗ поможет нам более точно определить конфигурацию необходимого Вам оборудувания и сформировать технико-коммерческое предложение (ТКП). В процессе заполнения просим обратить особое внимание на подробное описание того, что должно происходить с уже соориентированной продукцией на выходе из лотка выгрузки вибробункера-ориентатора. После заполнения бланка ТЗ следует отправить его нам: iwolf71@mail.ru , 9055395280@mail.ru
Электрооборудование вибробункера полностью соответствует правилам Электро Магнитной Совместимости ТР ТС 020/2011
Документация :
Руководство по эксплуатации ВБО общее: РЭ ВБО. 2021-08.-3 ВБО-А-10-32Ц6-400-1.docx
Схема расположения элементов вибробункера ВБО: СРЭ ВБО 3-12Ц.pdf
Схема расположения элементов вибропривода ВБО: СРЭ Вибропривода.pdf
Схема электрическая принципиальная (ЭПС, Э3) вибробункера-ориентатора в базовой конфигурации:

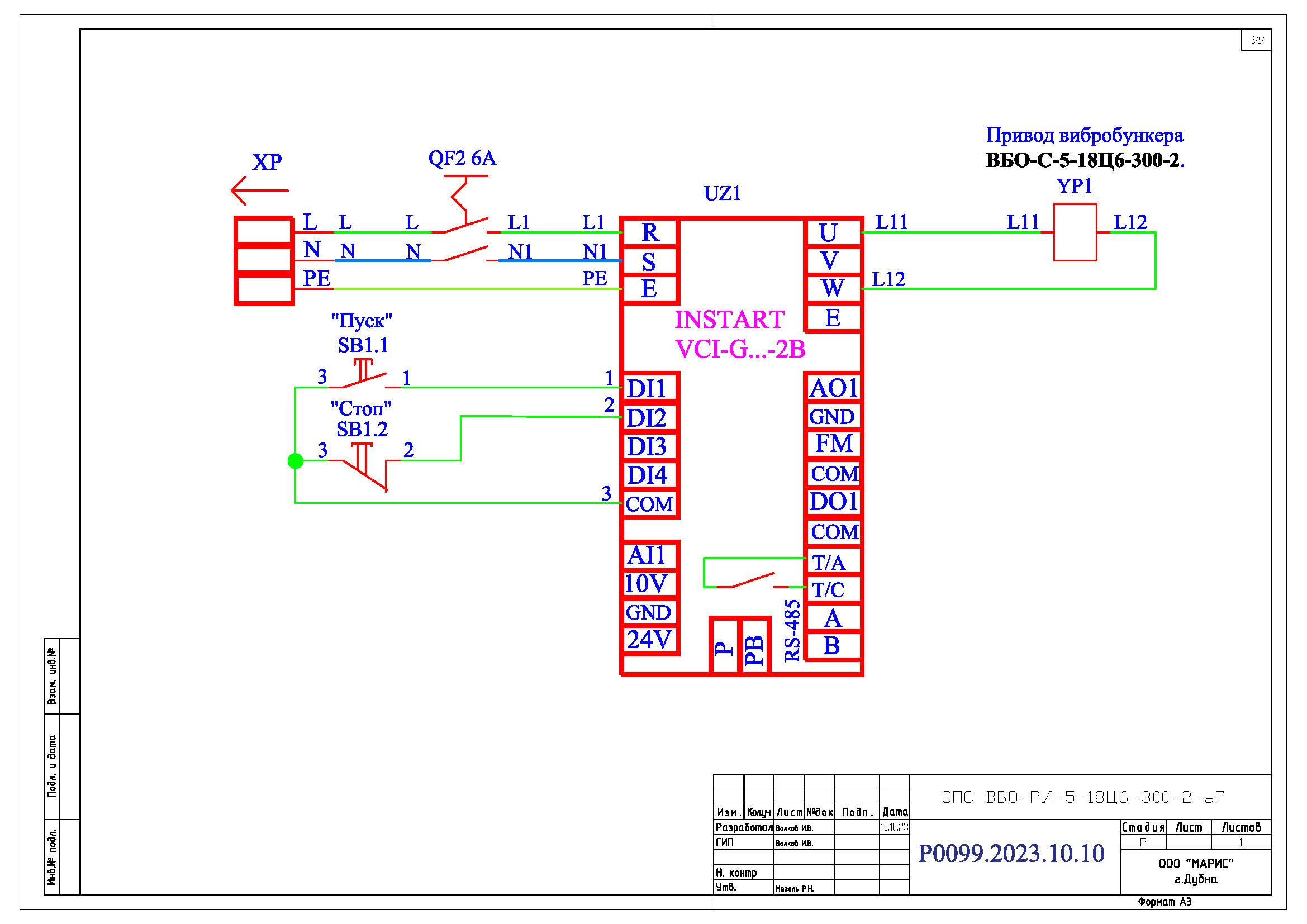

1) С блоком управления Инстарт VCI-G0.4-2B: ЭПС ВБО-С-VCI Стандарт Р-0099.jpg

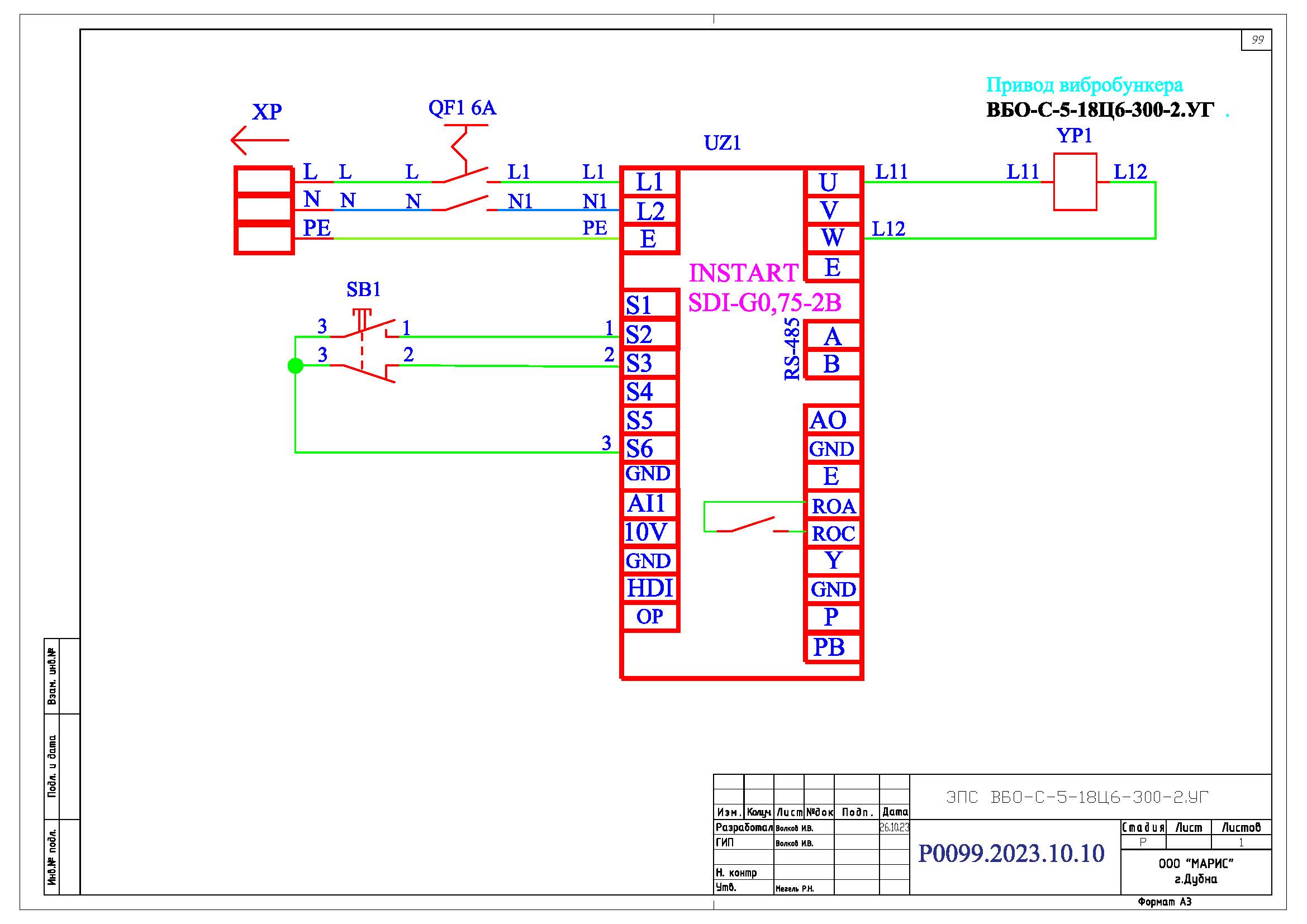

2) С блоком управления Инстрт -G0.4-2B: ЭПС ВБО-С-SDI Стандарт Р-0099.jpg
Вибропитатели и вибробункеры-ориентаторы - в чём разница?:
Вибропитатель предназначен в первую очередь для поштучного разделения и ориентации продукции в заданном положении и имеет относительно небольшой уровень максимальной разовой загрузки. Поэтому вибропитатели обычно предназначенны для совместной работы с автоматическими загрузочными устройствами (механическими предбункерами или загрузочными бункерами с линейным виброприводом).
Вибробункер-ориентатор имеет уровень максимальной разовой загрузки, расчитанный на зачительный промежуток времени (от 20мин. до нескольких часов) и может использоваться автономно, без загрузочных устройств.
Видео работы вибробункера-ориентатора ВБО-НП-30-18Ц9-400 (изготовлен для ЗАО "Ленпродмаш" г.Санкт-Петербург):
Наиболее интересные модификации вибробункеров:
BБO-А-5-15Ц-220 -2*: Эта модификация занимает промежуточное положение между вибропитателями и вибробункерами-ориентаторами поскольку имеет относительно небольшой объём загрузки и работает совместно с линейным загрузочным вибробункером ВПЛД-350 (артикул ООО "МАРИС" 643.ВПЛД-350.21). ВПЛД-350 оборудован бункером-лотком выгрузки (артикул 643.ЛВ.ЛБ142-415.21) и смонтирован на монтажной пластине (артикул 643.МП.ВПЛ.496.21) через демпфирующие виброопоры (артикул 643.ДВ. Л40/30.21). Управление линейным виброприводом осуществляется от частотнотного преобразователя (артикул 643.ПЧ.VCI-G0,4-2B) российской компании Инстарт. Управление вибробункером также от частотнотного преобразователя (артикул 643.ПЧ.VCI-G0,4-2B). Особенностью ВБО-А-5-15Ц-220-2 является виброчаша (артикул 643.Ц290.60.496.21) уникальной конструкции с интегрированым лотком выгрузки (артикул 643.ЛВ. BБO-А-5-15Ц-220 -2.21). Вирочаша 643.Ц290.60.496.21 имеет отдельный канал для сброса пыли и устройство для сброса вертикально стоящих деталей цилиндрической формы. Особая сложность при разработке проекта была в том, что реальные образцы Заказчик предоставить не мог (по соображениям безопасности и секретности) и работать пришлось с габаритным эквивалентом, имеющим существенно меньшую плотность. Второй особенностью была малая разница между длинной и диаметром цилиндрической заготовки. Вввиду этих факторов нами был специально под этот проект разработан вибропривод ВПК-250М-150-Т6 (артикул 643.ВПК-250М-150-Т6.21) с более широкими возможностями регулировки амплитуды (вертикальная составляющая вибрации) чем предыдущии модели. ВПК-250М-150-Т6 также устанавливается на монтажную пластину 643.МП.ВПЛ.49621 через виброопоры 643.ДВ. Л50/30.21.
*К сожалению в соответствии с заключённым с Заказчиком соглашением наша компания не имеет права размещать фото и видео работы даннного вибробункера-ориентатора.
Вибробункер-ориентаор ВБО-НП-30-14Ц9-400.
Вибробункер-ориентатор ВБО-НП-30-14Ц9-400 изготовлен для ЗАО "Ленпродмаш в феврале 2020-ого года. Отличительная особенность данного проекта - дополнительный лоток выгрузки накопительного типа с функцией финальной ориентации (переворот детали "пипетка" на 180гр. по оси движения). Виброчаша и дополнительный лоток выгрузки изготовлены из корозионно-стойкой стали. Вибропривод ВПК-280Ц-10Г. Питание 220VAC. Максимальная потребляемая мощность - 0,4кВт.
Контрольное видео приёмо-сдаточных испытаний на территории изготовителя (ООО "МАРИС" г.Дубна. Московская обл.):

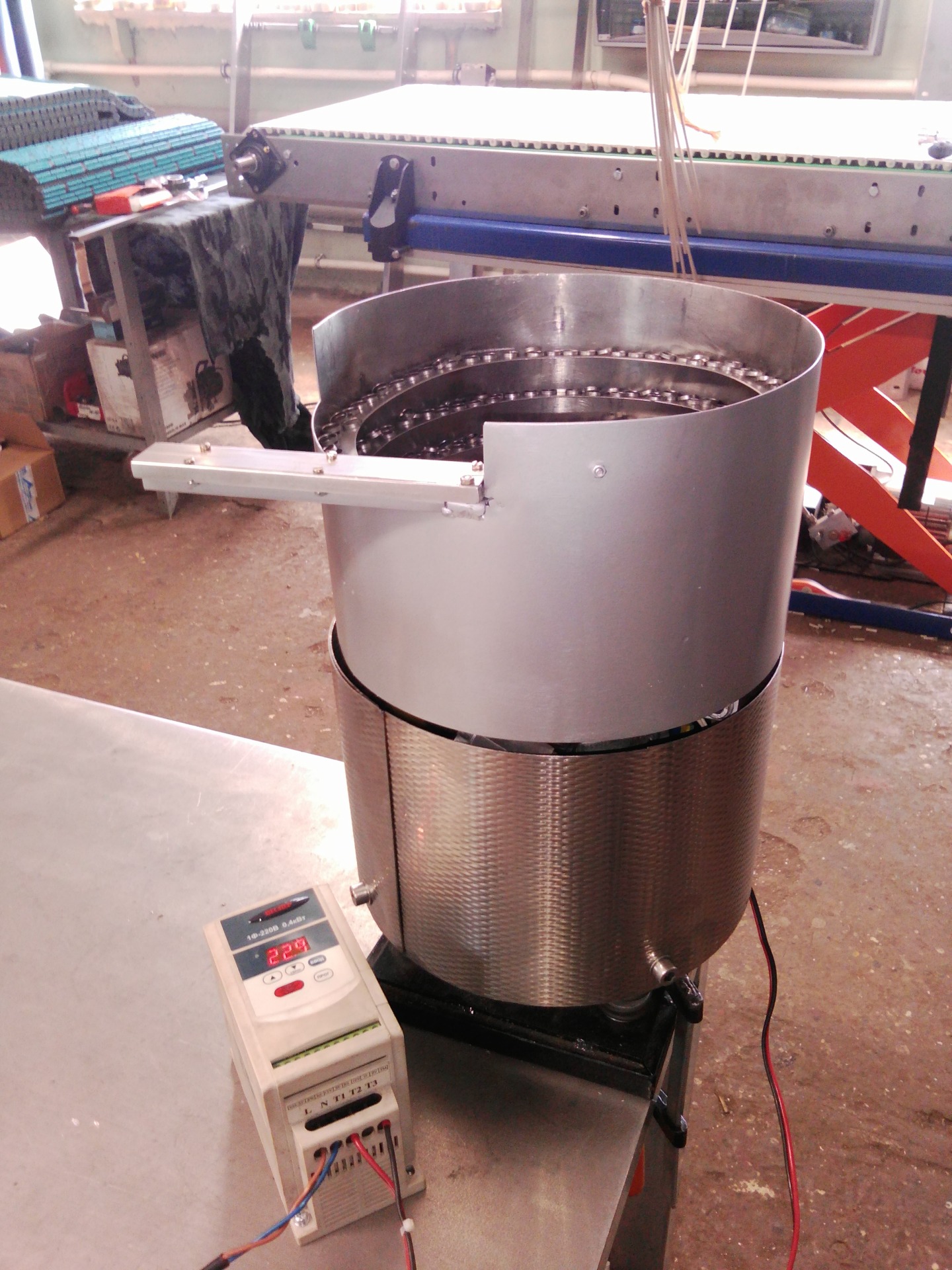

Вибробункер-ориентатор ВБО3-15Ц комплектуется чашей цилиндрического типа из нержавеющей стали с максимальным объёмом разовой загрузки 3 литра и спиральным подъемным лотком шириной 15мм. ВБО3-15Ц - это высокопроизводительный вибробункер-ориентатор для работы с малоразмерными лёгкими деталями оснащённый статичным ориентатором-отбраковщиком (неверно ориетированная продукция сбрасывается вниз для повторного захода на лоток виброчаши) и ориентатором- делителем для сброса деталей наползающих друг на друга.Производительность - до 320шт./мин.
Партия из 3шт. изготовлена для АО «Завод «МАРС».
Видео работы высокопроизводительного вибробункера ВБО3-15Ц с мелкими деталями по ссылке: https://youtu.be/jCisFtJ4T1s
Видео работы ВБО3-20К4-450 также предназначенного для ориентации и подачи деталей малого размера:

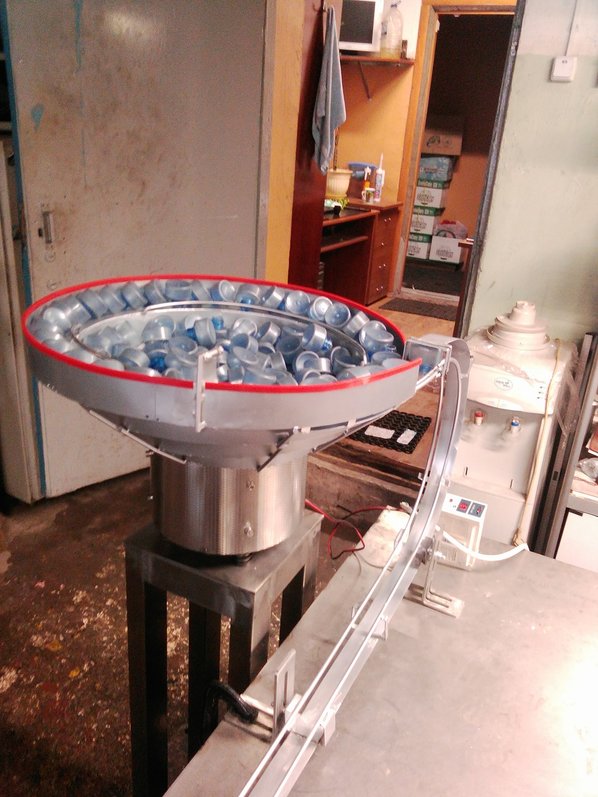

Вибробункер-ориентатор ВБО10-25К комплектуется чашей каскадного типа из нержавеющей стали с максимальным объёмом разовой загрузки 10 литров и гравитационным делителем. Пробка, движущаяся по лотку вертикально сбрасывается фильерой-отбраковщиком на дно чаши.Ориентация происходит путём опрокидывания горизонтально движущейся пробки резьбой вверх.Дальнейшее движение по дополнительному лотку выгрузки закрученному вдоль оси на 180градусов обеспечивает подачу пробки к питателю в положении "резьбой вниз". Угол наклона дополнительного лотка регулируется для удобства сопряжения с узлом установки пробки регулировки скорости движения пробки по лотку. ВБО10-25К предназначен для совместной работы с вибробункером-ориентатором подающим ВБП25-30К (на фото ниже):
ВБП25-30К предназначен для поштучного распределения и ориентации в положении "горлышком вниз" флаконов под фуммигатор. При движении по дополнительному лотку выгрузки гравитационного типа флаконы ориентируются горлошкым вверх для дальнейшей автоматической подачи на линиию розлива и укупорки. Данный вибробункер монтируется на установочную стойку с регулируемыми винтовыми опорами что обуславливает его быстрое сопряжение по высоте с транспортировочным конвейером линии розлива и облегчает установку вибропривада по уровню.
ВБО10-25К и ВБП25-30К изготовлены для ООО "Корсарус" г.Москва
Видео работы ВБО10-25К можно посмотреть по ссылке: https://www.youtube.com/watch?v=pSRJUjYP_ac
Видео работы ВБП25-30К по ссылке: https://www.youtube.com/watch?v=BMuegJz2AMo&feature=youtu.be
Фото ВБО10-25К:

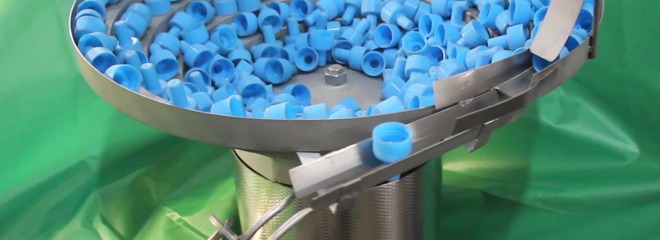

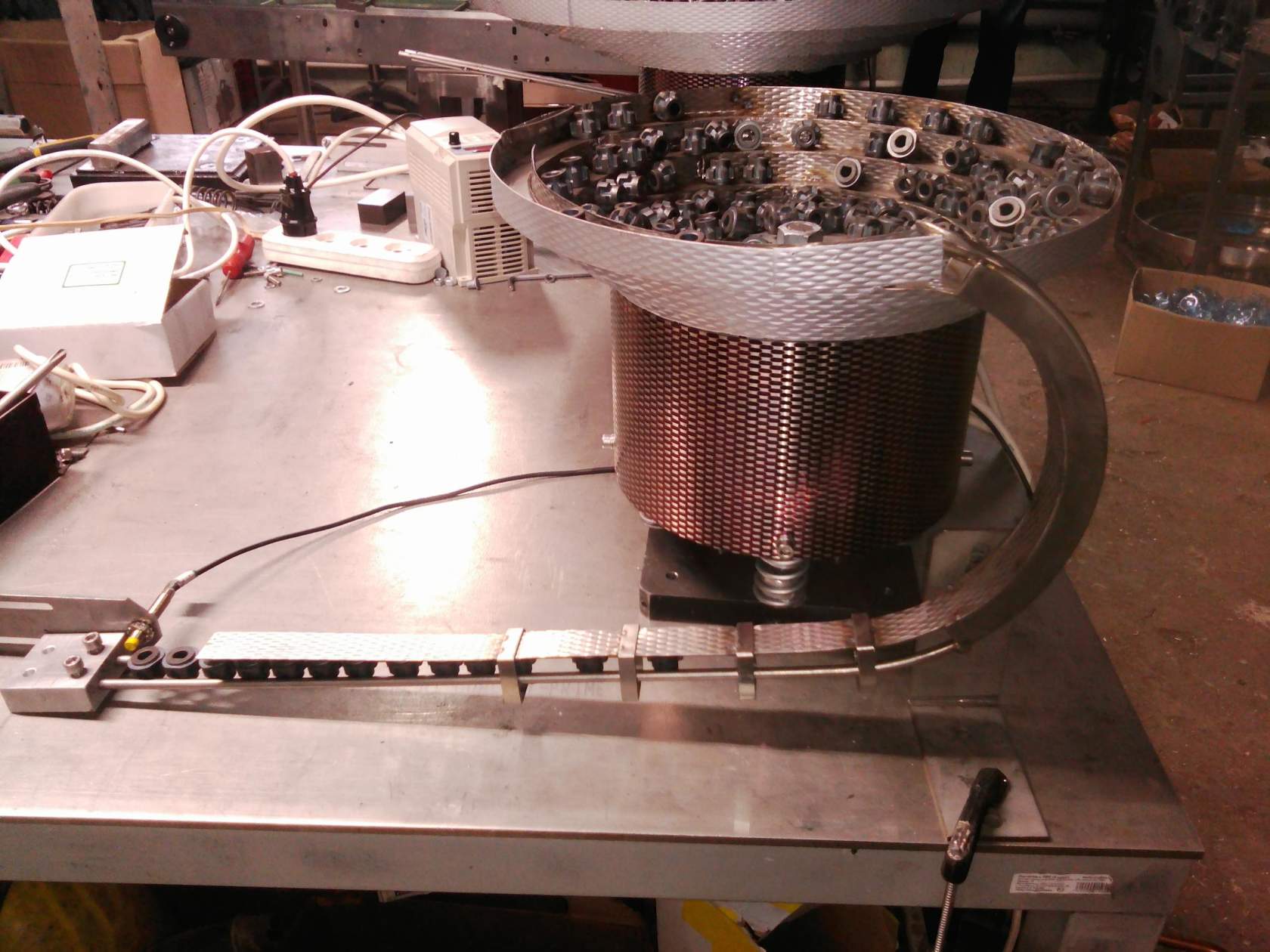

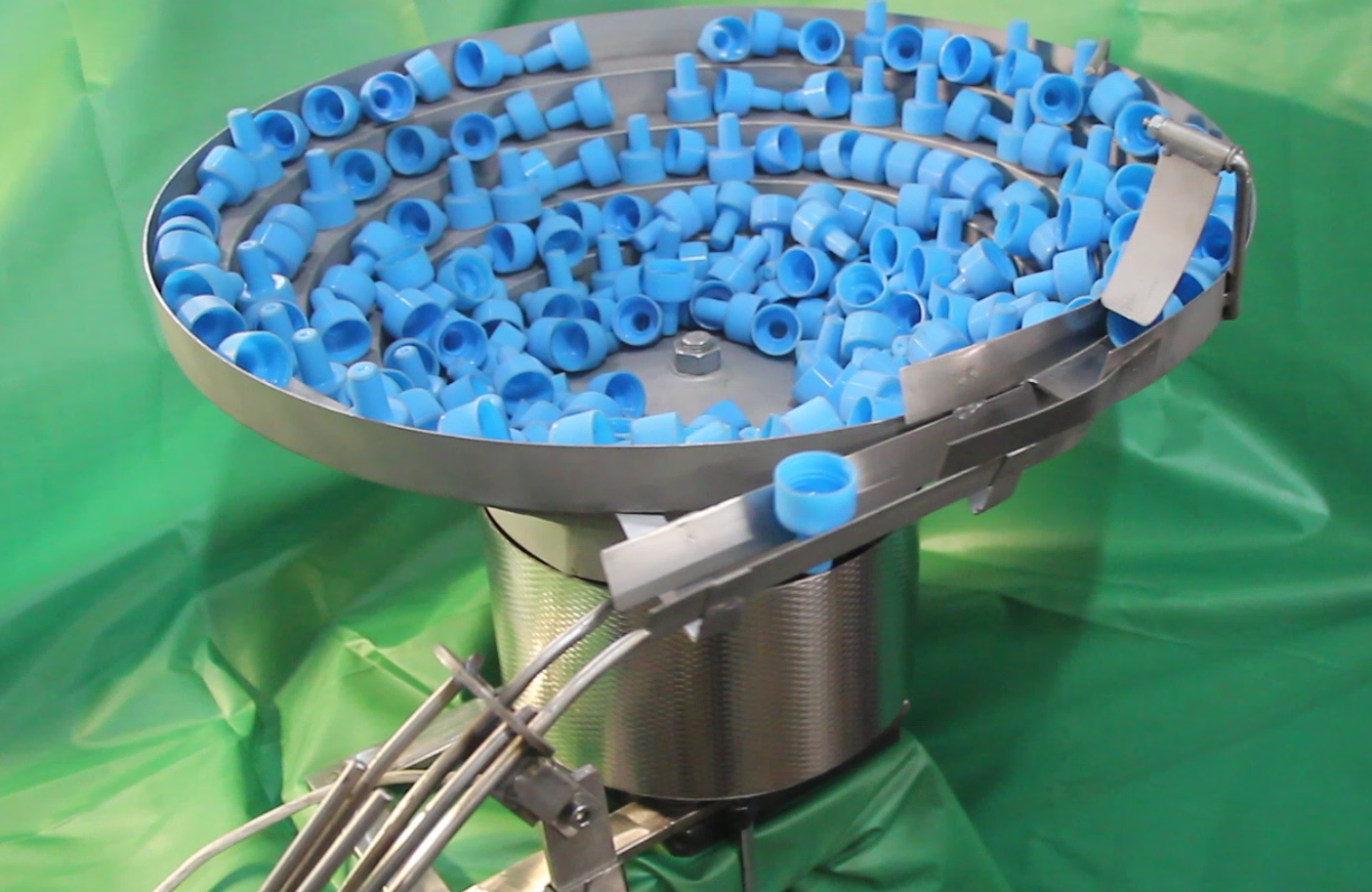

Вибробункер-ориентатор ВБО-А 3-20К с гравитационным выходным лотком-ориентатором, выполняющем функциею накопителя. Предназначен для работы с робототехнической системой позиционирования и установки муфты автомобильного вентилятора (в составе сборочного производства автомобильной промышленности).По достижении деталью рабочей зоны робота вибробункер останавливается с задержкой 2сек. После экстракции роботом детали и её перемещения в зону установки вибробункер включается вновь до достижения следующей деталью рабочей зоны. Детали в накопительной части выходного лотка перемещаются под действием импульса инерции движения, наклона лотка (угол наклона гравитационной части лотка к горизонту и соответственно скорость движения детали регулируется) и частичной передачей волновых вибрационных колебаний вибропривода через узел сопряжения. Более подробно о работе оборудования в руководстве по эксплуаатации: РЭ ВБО-А 3-20К.doc
Видео тестирования работы по ссылке:https://youtu.be/O-ufixSehXU
Видео работы вибробункера-ориентатора модификации ВБО10-50К для автоматической поштучной подачи ориентированных в положении "горлышком вверх" флаконов под фуммигатор по гравитационному дополнительному лотку выгрузки накопительного типа можно посмотреть по ссылке: https://www.youtube.com/watch?v=BMuegJz2AMo
Вибробункер-ориентатор с пневмопитателем ВБО-А 5-30К.
ВБО-А 5-30К Предназначен ориентации и поштучной выдачи контейнеров с соусами. После поштучного распределения и ориентации в чаше каскадного типа контейнер по направляющим дополнительного лотка выгрузки перемещается в зону экстракции(выгрузки) и по команде внешнего ПЛК пневмоцилиндром экстракции выталкивается из лотка. Более подробно работа системы описана в Руководстве по эксплуатации ВБО-А 5-30К: РЭ ВБО-А 5-30К.doc и Алгоритме работы ВБО-А 5-30К : Алгоритм работы. .doc
Изготовлен для ООО "Фортуна" г. Кострома.
Видео работы ВБО-А 5-30К изготовленного для ООО "Фортуна" г.Кострома:

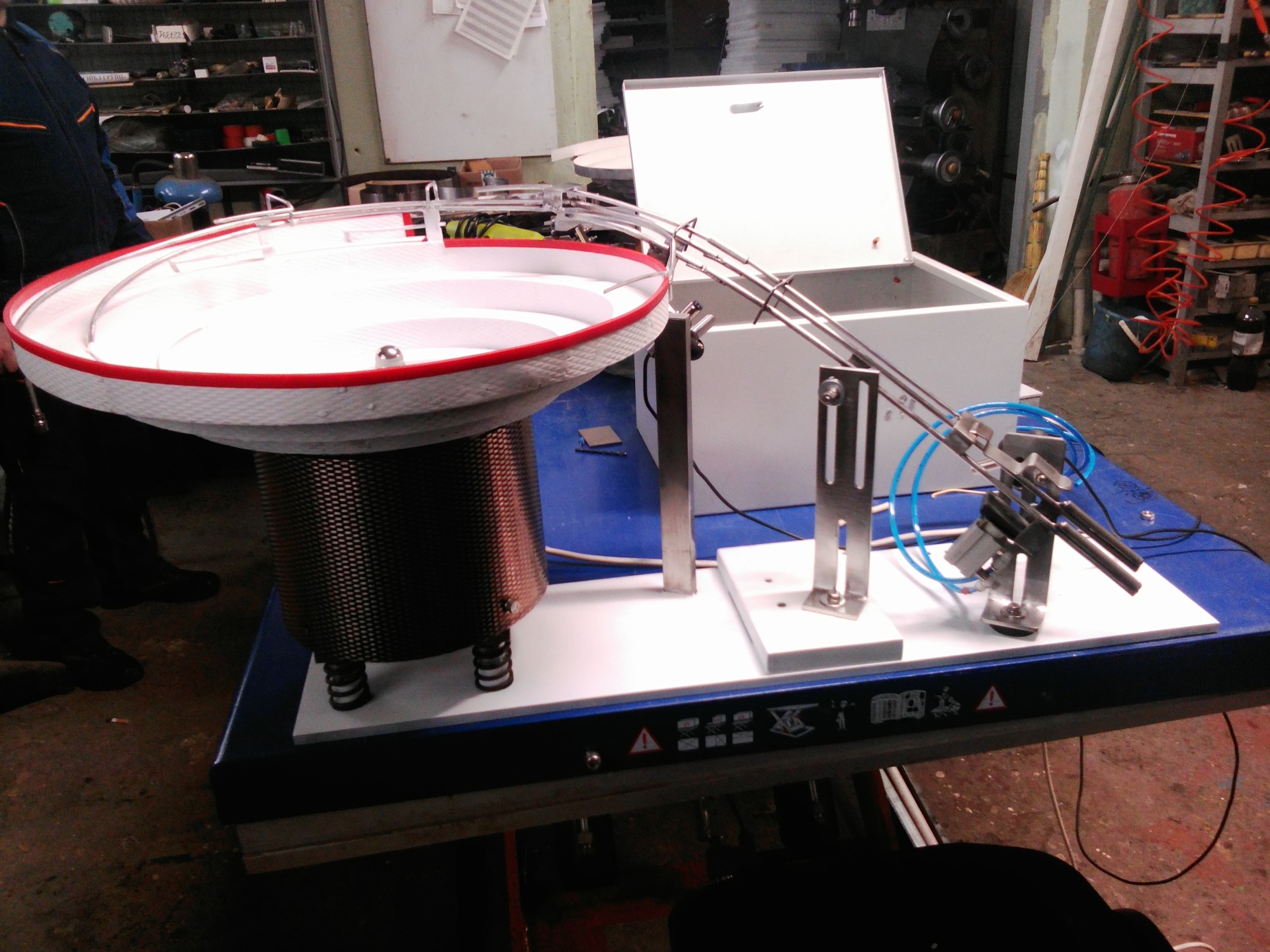

Фото ВБО-А 5-30К:
Шумозащитные кожухи.
Одна из дополнительных опций при изготовлении вибробункера-ориентатора это снижение шума,образующегося при движении деталей по спиральному лотку виброчаши. Особенно актуально это при работе с металлическими деталями. Задача по снижению шумности решается нами установкой шумозащитного кожуха.

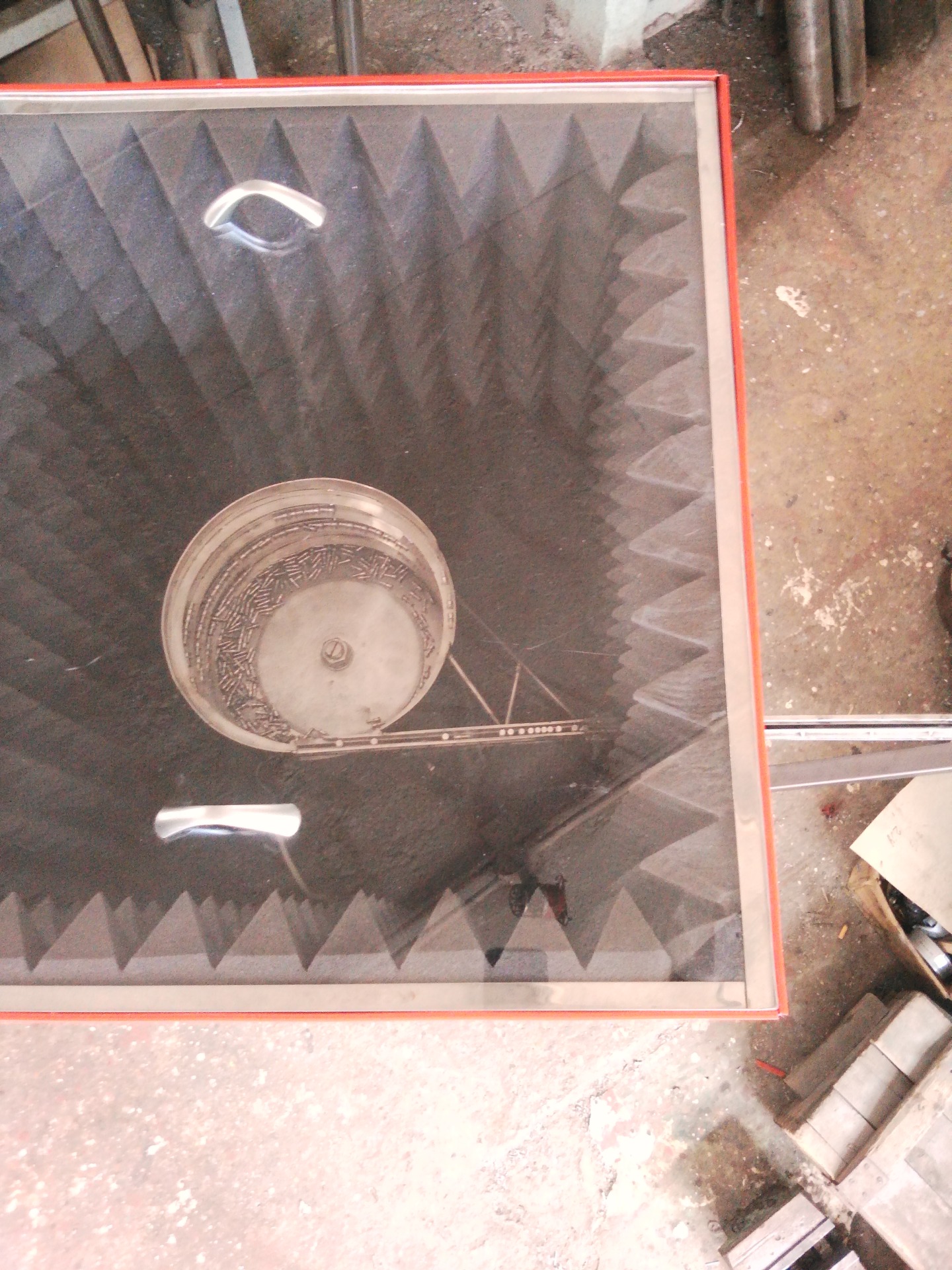

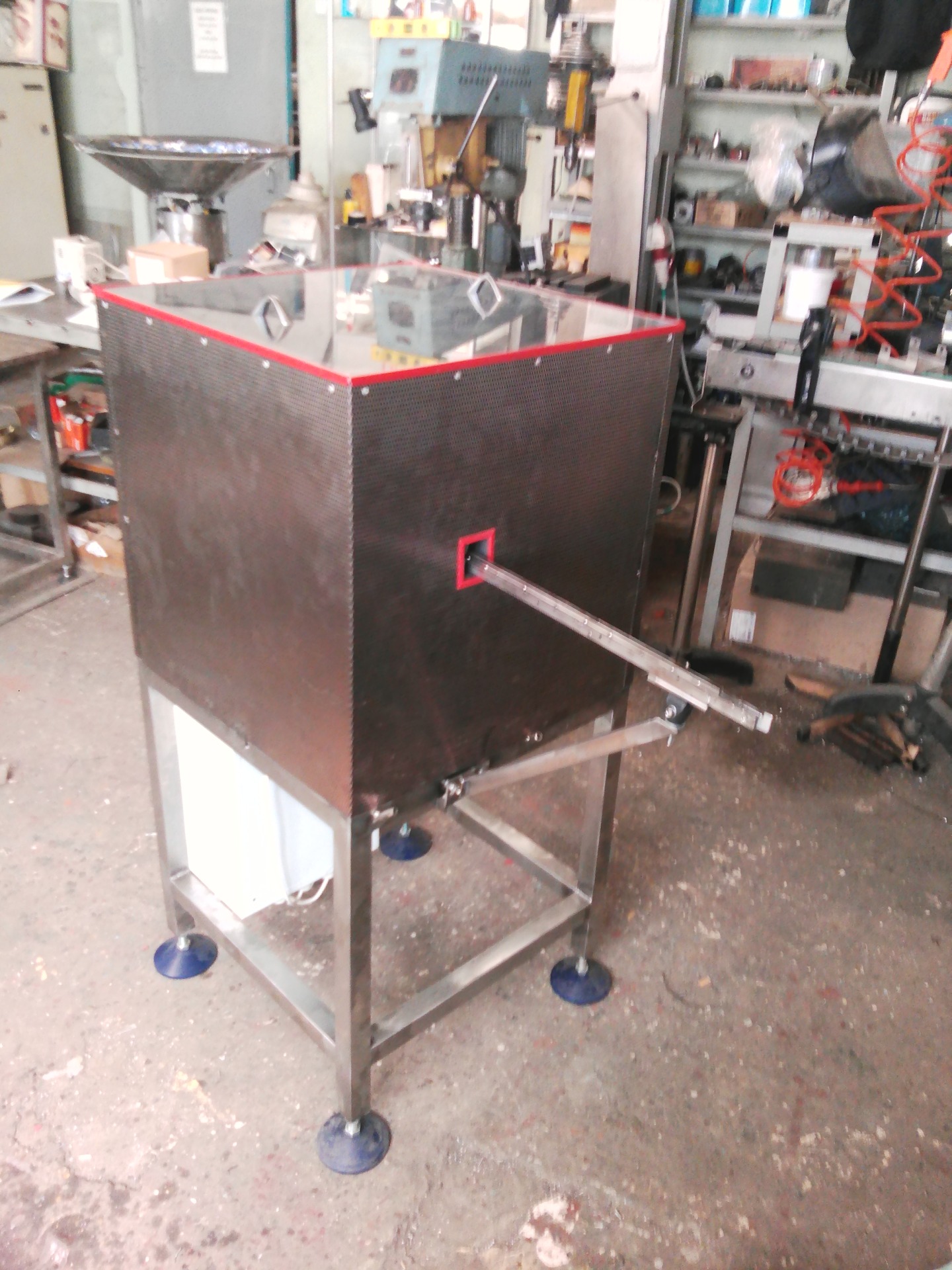

На фото ниже вибробункер-ориентатор ВБО-А 5-12Ц4Ш с кожухом шумоизоляции на установочной стойке с регулируемыми опорами и дополнительным лотком выгрузки.
Изготовлен для ООО "ДИ Роботикс" г.Уфа. Материал шумоизоляции типового изделия- вспененный полиуретан пирамидального профиля. Нижняя плоскость - вспененный полиуретан полусферического профиля. Верхняя крышка- оргстекло. Опционально верхняя крышка также оклеивается вспененным полиуретаном либо всплошную либо оставляется по центру смотровое окно. Материал наружной обечайки корпуса- текстурированная нержавеющая декоративная сталь марки AISI304 толщиной 0,8мм. Декоративное покрытие - нитрид хрома.
Два вибробункера в общем кожухе.

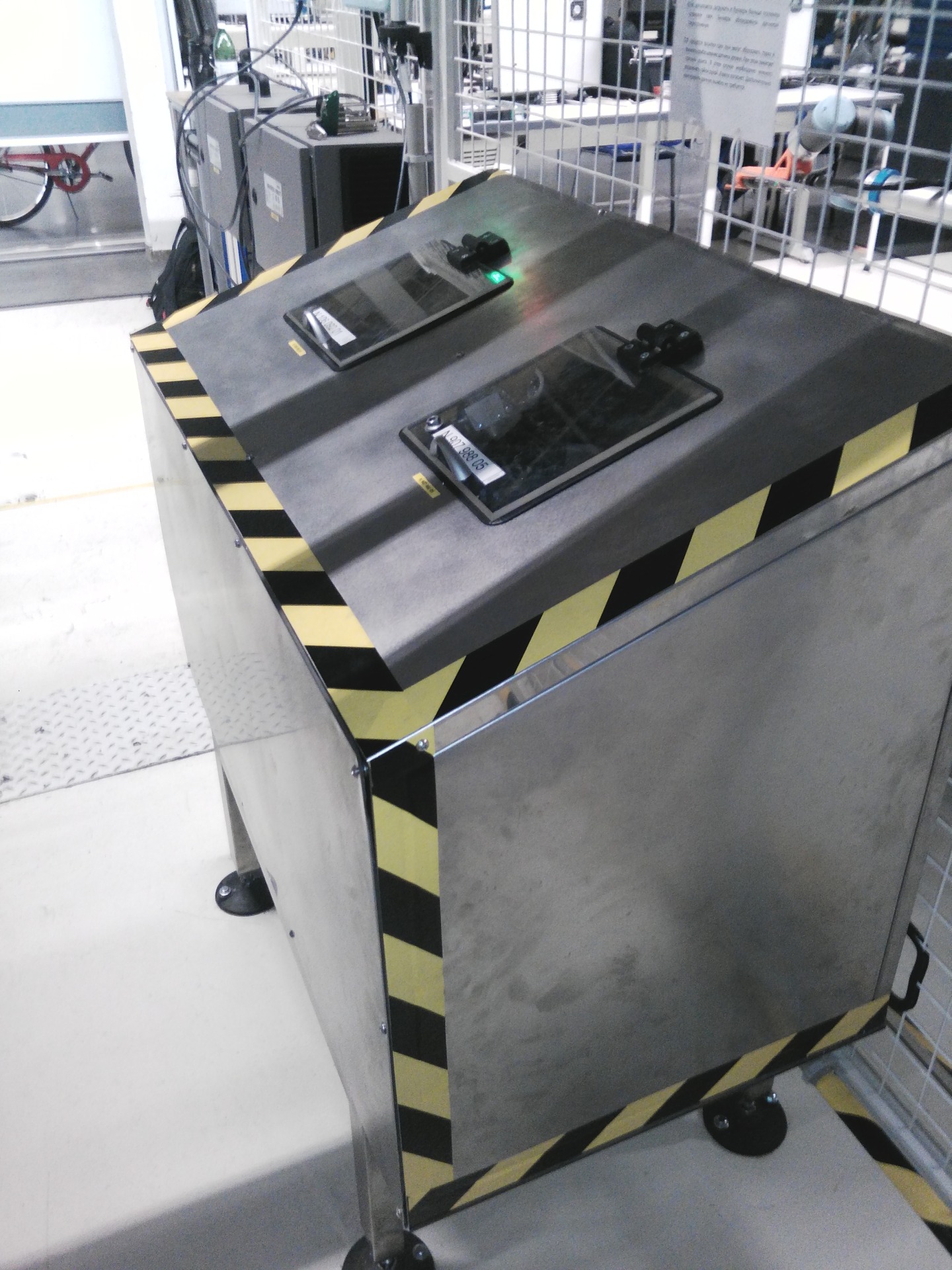

Иногда целесообразно размещать два вибробункера-ориентатора в общем шумозащитном кожухе. Например, в случае расположения операционной зоны робототехнической системы позиционирования-перемещения и установки для деталей, ориентируемой двумя вибробункерами в одной точке. На фото ниже два вибробункера-ориентатора серии ВБО-А-17 с виброприводами ВПК-280Ц-10Г под кузовные гайки в общем шумозащитном кожухе. Оборудование изготовленно для автоматической линии сборки (пр-ва компании Блюменбеккер) и установлено на автомобильном заводе группы VAG.

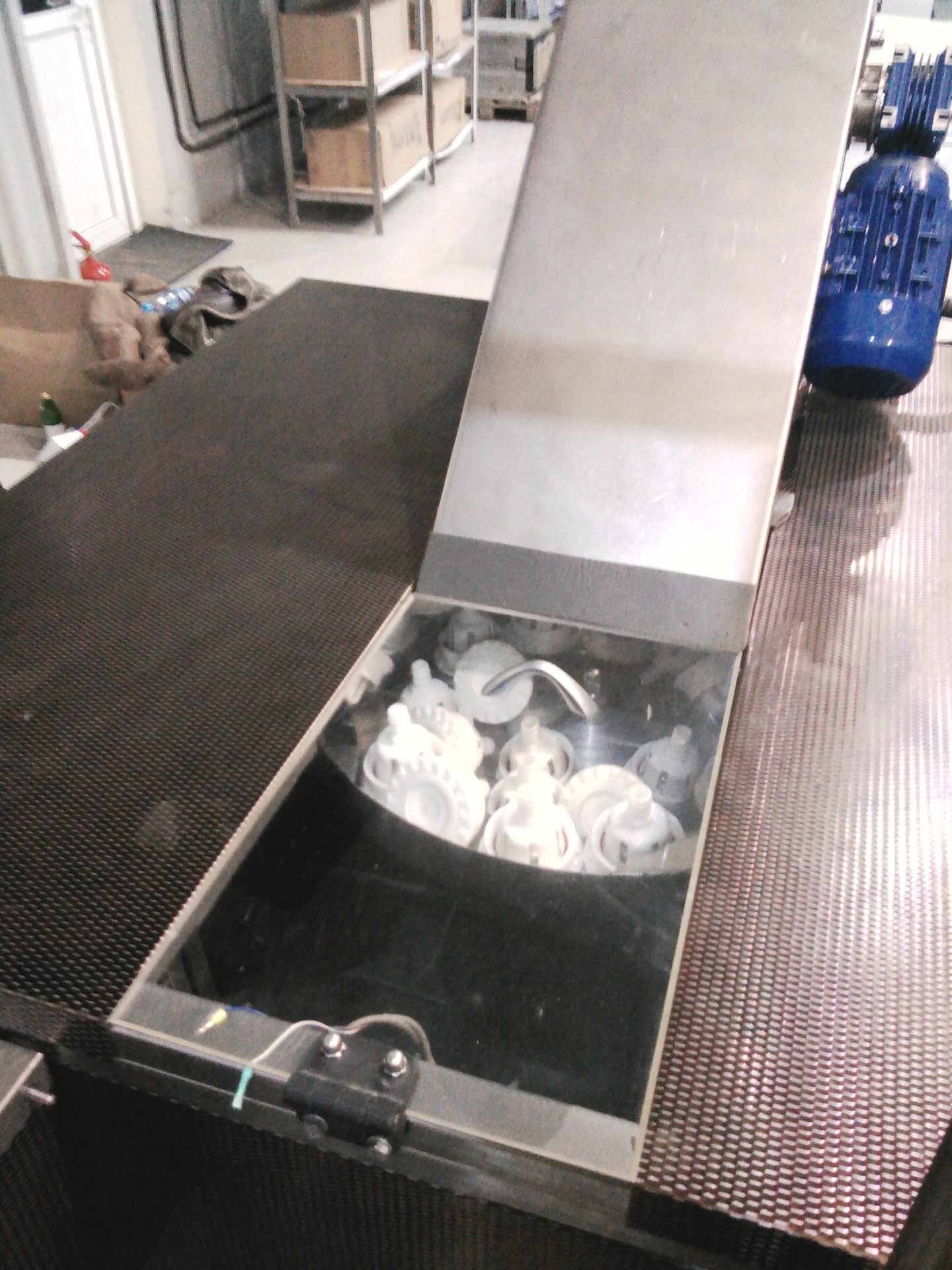

Крышка шумозащитного кожуха может быть как и полностью закрытая (как правило применяется для проектов с небольшими металлическими деталями и большим объёмом загрузки) так и с окошком для ручной или автоматической загрузки. Возможен так же вариант оснащения кожуха шумозащиты одновременно окном для автоматической загрузки (для совместной работы с механическим предбункером серии ПБМ-Л) и окном ручной загрузки (как правило прозрачного, с функцией смотрового окна). Пример на фото ниже.
